Сфера застосування:

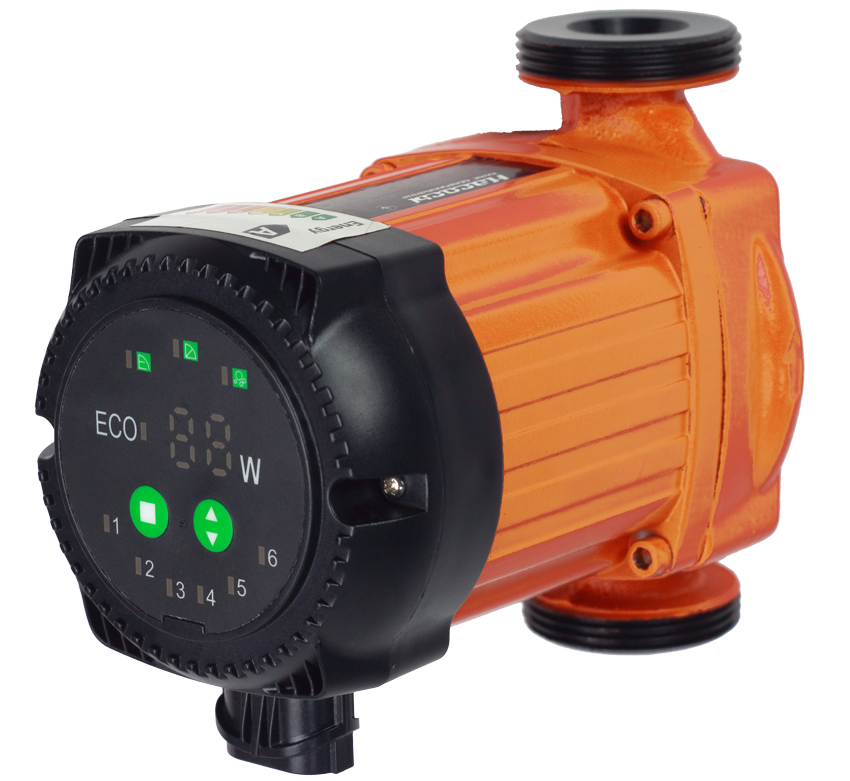

Циркуляційні енергоефективні електронасоси з «мокрим» ротором серії BPS Ecomax розроблені для зниження енергоспоживання систем опалення. Максимальна ефективність застосування досягається під час встановлення в системах, обладнаних автоматичною запірною арматурою (термовентилі, триходові клапани тощо) і пристроями нагрівання (котлами) з вбудованою автоматикою*.

* Якщо немає цих умов, ефект зниження енергоспоживання буде меншим.

Графічні характеристики

Зводна таблиця характеристик

Обмеження

Перекачувані рідини: чисті нев'язкі, неагресивні рідини, що не містять твердих частинок або волокон, схожі з водою за щільністю та хімічною активністю;

• загальна жорсткість, не більш ніж 700 мкг-екв/дм3
• вміст сполук заліза, не більш ніж 500 мкг/дм3
• вміст розчиненого кисню, не більш ніж 50 мкг/дм3
• вміст нафтопродуктів, не більш ніж 1 мг/д дм3
• водневий показник pH: 7,0 – 9,5
• максимальний вміст гліколю: 50%
• граничні нижні та верхнє значення температури рідини, що перекачується: +2 °C... + 95°С
• максимальна температура довкілля: +40°С
• максимальний робочий тиск: 1 МПа (10 барів)
• щоб уникнути кавітаційного шуму, тиск на всмоктування має бути не менш ніж 1,5 м водяного стовпа за температури +90 °C

Конструктивні особливості

• Моноблокові горизонтальні з одним робочим колесом
• Корпус насосної камери з чавуну з внутрішнім катафорезним покриттям
• Колесо робоче — відцентрове, закритого типу, виготовлене з термостійкого полімеру
• Вал із металокераміки
• Підшипники ковзання з металокераміки
• Гільза статора захисна з неіржавкої сталі AISI 304
• Відбивач із неіржавкої сталі AISI 304
• Ротор обладнаний постійними магнітами
• Корпус двигуна з алюмінію
• Вбудована система регулювання частоти обертання ротора
• Вбудована система захисту двигуна від перевантаження
• Електронна схема вибору режиму роботи насоса
• Фронтальна панель керування
• Цифрове електронне зображення споживаної потужності, обраного режиму роботи насоса, а також коду помилки під час аварії на панелі керування
• Режим видалення повітря з електронасоса
• Гайки з'єднувальні в комплекті
• Укомплектований знімним кабелем живлення з розбірним з'єднувачем


Двигун

• безколекторний постійного струму з мокрим «ротором» з електронним керуванням
• охолодження двигуна рідини, що перекачується
• вибір режиму роботи здійснюється кнопкою на коробці виводів
• ступінь захисту IP44
• клас нагрівостійкості ізоляції F
• однофазне виконання зі встановленою в коробку виводів електронної схемою керування
• частота обертання змінна, максимальна — 3000 об./хв
• напруга живлення: 220 В, 50 Гц
• режим роботи: тривалий

Габаритні розміри
