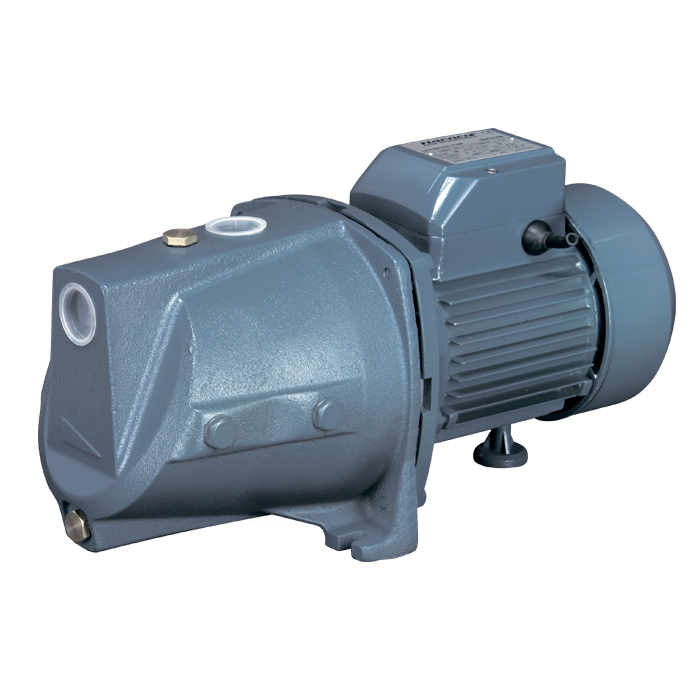

Насос відцентровий NPO JSWm 1X

Принцип роботи:

Серія JSW містить СИРОВСИСНІ ЕЛЕКТРОНЕСИ ЦЕНТРОБЕЖНОГО ТИПА.
Ефект самоусмоктування досягається завдяки ежектору, встановленому в корпусі насоса. Тільки частина загального подавання, виробленого робочим колесом закритого відцентрового типу, спрямовується в нагнітальний патрубок; частина, що залишилася, рециркулюється за допомогою ежектора, який, як з'єднаний із камерою всмоктування, створює в ній розрідження, необхідний для самовсмоктування.

Під час першого запуску досить заповнити водою корпус насоса; заповнювати всмоктувальний трубопровід і видаляти можливі повітряні мішки немає потреби. У момент запуску вода, що міститься в корпусі, циркулюючи через ежектор, перемістить повітря з камери всмоктування в нагнітальну камеру, виштовхуючи його через вихідний трубопровод. Одночасно цим вакуум, що утворився у такий спосіб, призведе до підіймання рівня води у всмоктувальному трубопроводі, викликаючи в такий спосіб підсмоктування. Постійне функціонування системи самовсмоктування робить такі насоси практично нечутливими до наявності (навіть чималому) повітря в накачуваній рідині.

Під час розроблення серії JSW на основі попереднього досвіду особлива увага була приділена
добору матеріалів і гідравлічної ефективності, внаслідок чого насоси стали компактнішими, покращилися експлуатаційні характеристики, знизився шум.

Сфера застосування та встановлення:

Насоси цієї серії рекомендуються для перекачування чистої води та хімічно неагресивних рідин. Завдяки їх надійності, простоті в експлуатації й економності, ці насоси можуть з успіхом застосовуватися в побуті, зокрема, для автоматичного подавання води спільно з невеликими та середніми автоматичними агрегатами підтримки тиску, для зрошення городів, садів та ін. Установлення насоса має проводитися в місцях, захищених від атмосферного впливу. Примітка. Рекомендується в будь-якому разі встановлювати донний або зворотний клапан, на всмоктувальній патрубці.

Конструктивні характеристики:

- КОРПУС НАСОСУ з чавуну, забезпечений всмоктувальними та нагнітальними патрубками з трубною різзю gas UNI ISO 228-1, а також бічними отворами з різзю для кріплення манометра та реле тиску.
- КРИШКА КОРПУСА НАСОСУ з неіржавкої сталі AISI 304, на якій встановлюється механічне ущільнення.
- ПЗЕЛ ЕЖЕКТОРА з технополімеру Noryl GFN2V "General Electric" (сертифікований для питної води).
- РОБОЧЕ КОЛІСО радіальне, відцентрового типу, з технополімеру Noryl GFN2V "General Electric" або з латуні, на замовлення, (сертифіковане для питної води).
- ВЕДУВАЛЬНИЙ ВАЛ із неіржавкої сталі AISI 416.
— МЕХАНІЧНЕ УПЛОТНЕННЯ з кераміки та графіту.
- ЕЛЕКТРОДВИГАЛЬНИЙ: насоси безпосередньо з'єднані з електродвигуном PEDROLLO відповідної потужності; двигун асинхронний, високопродуктивний, безшумний, закритого типу з зовнішньою вентиляцією, придатний для безперервної роботи. Клас ізоляції B. В однофазних двигунах передбачений вбудований термозахисний пристрій (аварійний вимикач). Трифазні двигуни мають бути забезпечені відповідним зовнішнім аварійним вимикачем, під'єднання якого відбувається згідно з чинними нормативами.
