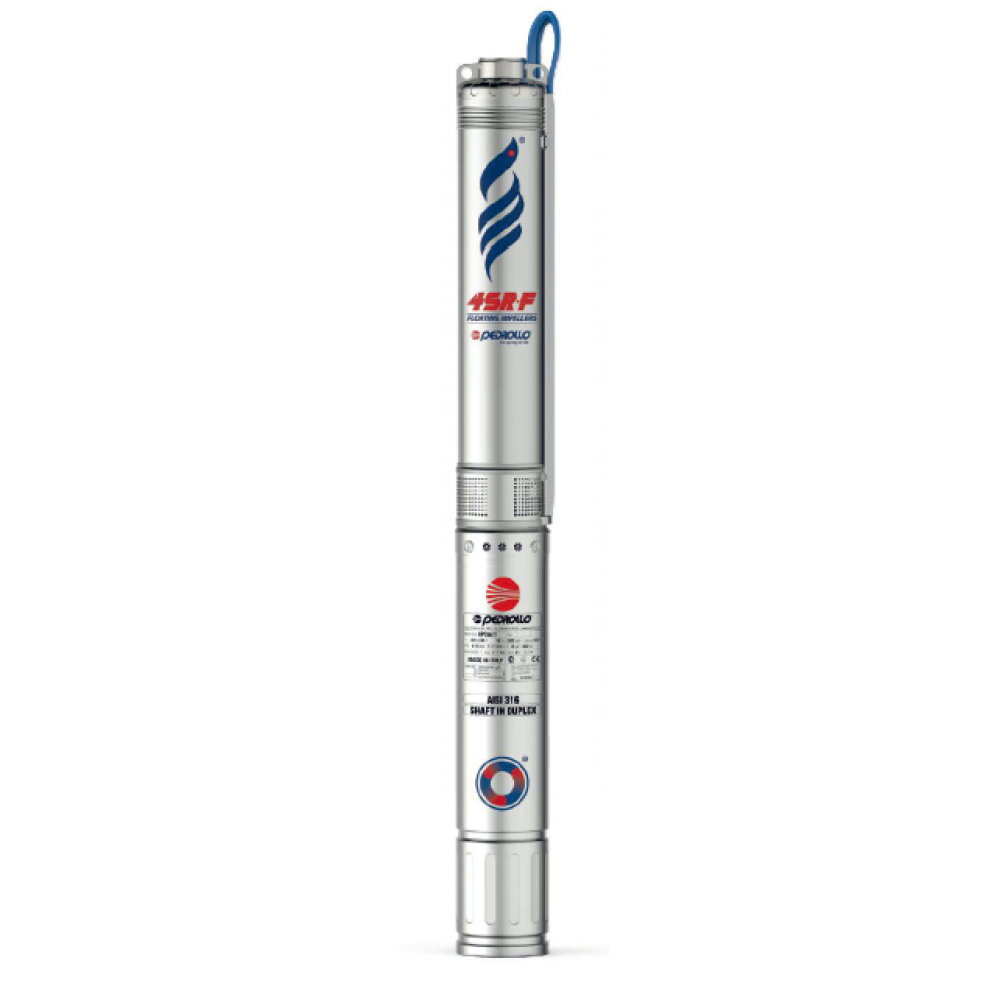

4SR1m/12-PD

ЗАСТОСУВАННЯ ТА ВСТАНОВЛЕННЯ Насоси придатні до використання з чистою водою, що містить не більше 200 г/м³ піску. Завдяки своїй високій ефективності та надійності вони можуть бути застосовані в домогосподарствах, в комунальному секторі та промисловості в складі установок разом із гідроакумуляторами для водопостачання, в системах зрошення, мийках і т.і. Експлуатація насосів серії 4SRm можлива всередині колодязів діаметром не менше 4″ (100 мм). Електронасос опускається в колодязь за допомогою нагнітального трубопроводу до глибини, на якій відбувається його повне занурення (мін. 50 см від верхнього рівня і не менше 1 метра до дна колодязя), навіть у процесі функціонування, при якому спостерігається зниження рівня рідини в колодязі. ЕКСПЛУАТАЦІЙНІ ОБМЕЖЕННЯ • Максимальна температура рідини +35 °C • Максимальний вміст піску 200 г/м³ • Максимальна глибина занурення під дзеркало води: – 200 м із двигуном 4PD – 100 м із двигуном 4PS • Монтажне положення: – вертикальне – горизонтальне, за наступних обмежень: 4SR1 - 4SR1.5 - 4SR2 - 4SR4 до 23 ступенів 4SR6 - 4SR8 до 17 ступенів • Максимальна кількість регулярних запусків за годину: 20 • Мінімальна швидкість потоку для охолодження двигуна 8 см/с • Тривалий режим роботи електродвигуна S1 РОБОЧИЙ ДІАПАЗОН • Подача до 200 л/хв (12,0 м³/год) • Напір до 432 м КОНСТРУКТИВНІ ХАРАКТЕРИСТИКИ 1 НАПІРНИЙ КОРПУС Прецизійне лиття, нержавіюча сталь AISI 304, напірний патрубок з різьбою згідно ISO 228/1 2 ЗВОРОТНИЙ КЛАПАН Нержавіюча сталь AISI 304 3 ФЛАНЕЦЬ Нержавіюча сталь AISI 304, розміри відповідають стандартам NEMA 4 РОБОЧІ КОЛЕСА Delrin 5 ДИФУЗОРИ Noryl FE1520PW 6 КРИШКИ ДИФУЗОРІВ Нержавіюча сталь AISI 304 7 ВАЛ НАСОСА Нержавіюча сталь AISI 304 8 ПІДШИПНИКИ НАСОСА Нерухомі частини виконані зі спеціального технополімера, а обертові частини виготовлені з нержавіючої сталі AISI 316 з захисним покриттям з окису хрому, що підвищує стійкість до піску 9 МУФТА Нержавіюча сталь AISI 316L до 2,2 кВт; нержавіюча сталь AISI 304 для більших потужностей 10 ФІЛЬТР Нержавіюча сталь AISI 304 11 ЗАХИСНА ПЛАНКАБЕЛЮ Нержавіюча сталь AISI 304 12 ДВИГУН 4" 4PD = перемотуваний оливонаповнений занурювальний 4PS = неперемотуваний водонаповнений занурювальний Додатково: Потужність насоса - 0,370кВт Харчування - 220 В Розміри патрубків (напірний) - 1 ¼ " Подавання (продуктивність) — 10 ÷ 60 л/хв (до 3,6 куб.м/рік) Напір - 88 ÷ 26 м
