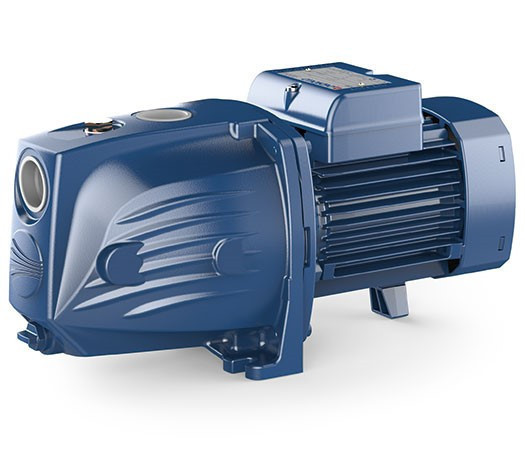

Поверхневий відцентровий насос Pedrollo JSWm 3BM

Принцип роботи:

Серія JSW включає в себе САМОВСМОКТУЮЧІ ЕЛЕКТРОНАСОСИ ВІДЦЕНТРОВОГО ТИПУ.
Ефект самовсмоктування досягається завдяки ежектору, встановленого в корпусі насоса. Тільки частина загальної подачі, виробленої робочим колесом закритого відцентрового типу, направляється в нагнітальний патрубок; залишилася рециркулює допомогою ежектора, який, будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для самовсмоктування.

При першому запуску достатньо заповнити водою корпус насоса; заповнювати всмоктуючий трубопровід і видаляти можливо присутні повітряні мішки немає необхідності. У момент запуску вода, що міститься в корпусі, циркулюючи через ежектор, перемістить повітря з камери всмоктування в нагнітальну камеру, виштовхуючи його через вихідний трубопровід. Одночасно цим утворився таким чином вакуум призведе до підйому рівня води у всмоктуючому трубопроводі, викликаючи тим самим підсос. Постійне функціонування системи самовсмоктування робить такі насоси практично нечутливими до присутності (навіть значного) повітря накачується рідини.

При розробці серії JSW на основі попереднього досвіду PEDROLLO особливу увагу було приділено
підбору матеріалів та гідравлічної ефективності, в результаті чого насоси стали більш компактними, покращилися експлуатаційні характеристики, знизився шум.

Область застосування та встановлення:

Насоси цієї серії рекомендуються для перекачування чистої води та хімічно не агресивних рідин. Завдяки їх надійності, простоті в експлуатації та економічності ці насоси можуть з успіхом застосовуватися в побуті, зокрема, для автоматичної подачі води спільно з невеликими та середніми автоматичними агрегатами підтримки тиску, для зрошення городів, садів тощо. Установка насоса повинна проводитись у місцях, захищених від атмосферного впливу. Примітка. Рекомендується в будь-якому випадку встановлювати донний або зворотний клапан на всмоктувальному патрубку.

Конструктивні характеристики:

- КОРПУС НАСОСА з чавуну, забезпечений усмоктувальними і нагнітальні патрубками з трубної різьбленням gas UNI ISO 228-1, а також бічними отворами з різьбою для кріплення манометрів і реле тиску.
- КРИШКА КОРПУСУ НАСОСА з нержавіючої сталі AISI 304, на якій встановлюється механічне ущільнення.
- ВУЗОЛ ЕЖЕКТОРА з технополімера Noryl GFN2V "General Electric" (сертифікований для питної води).
- РОБОЧЕ КОЛЕСО радіальні, відцентрового типу з технополімера Noryl GFN2V "General Electric" або з латуні, на замовлення, (сертифіковано для питної води).
- ПРОВІДНИЙ ВАЛ з нержавіючої сталі AISI 416.
- МЕХАНІЧНЕ УЩІЛЬНЕННЯ з кераміки і графіту.
- ЭЛЕКТРОДВИГУН: насоси безпосередньо з'єднані з електродвигуном PEDROLLO відповідної потужності; двигун асинхронний, високопродуктивний, безшумний, закритого типу із зовнішньою вентиляцією, придатний для безперервної роботи. Клас ізоляції B. В однофазних двигунах передбачено вбудований термозахисний пристрій (аварійний вимикач). Трифазні двигуни мають бути забезпечені відповідним зовнішнім аварійним вимикачем, підключення якого виконується згідно з чинними нормативами.
