Область застосування:

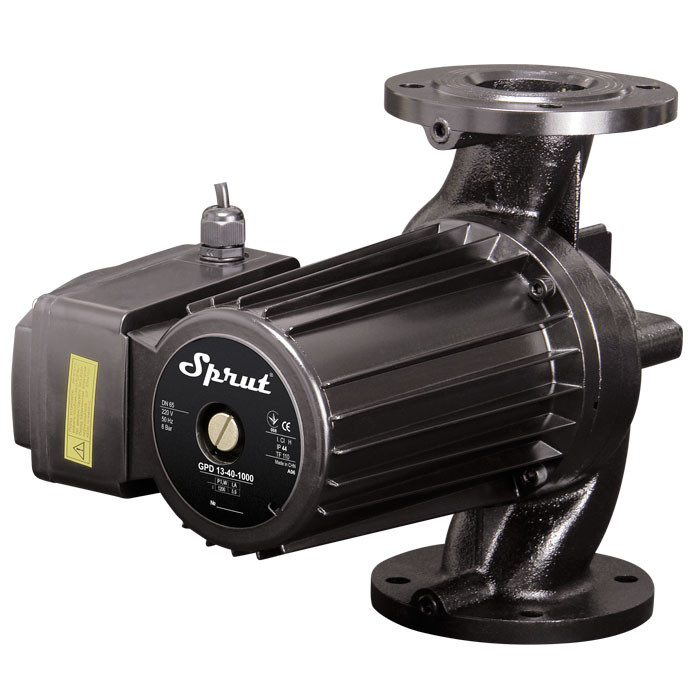

Циркуляційні електронасоси серії GPD призначені для перекачування робочих рідин в одно - і двотрубних системах опалення відкритого та закритого типу, в тому числі, що використовують енергію сонця, теплових насосах, системах кондиціонування повітря при стабільному або слабо мінливому витраті робочої рідини.

Графічні характеристики

Зведена таблиця характеристик

Обмеження

• робоча рідина: чисті нев'язки, неагресивні рідини, що не містять твердих частинок або волокон, подібні з водою по щільності і хімічної активності
• загальна жорсткість рідини, не більше 700 мкг-екв/кг
• вміст сполук заліза, не більше 500 мкг/кг
• вміст розчиненого кисню у воді, не більше 50 мкг/кг
• вміст нафтопродуктів, не більше 1 мг/кг
• значення рН 7,0-9,5
• максимальний вміст гліколю: 50%
• максимальний робочий тиск: 1 МПа (10 бар)
• граничні нижнє та верхнє значення температури перекачується рідини від +2°С до +110°С
• максимальна температура навколишнього середовища: +40°С
• щоб уникнути кавітаційного шуму тиск на всмоктуванні повинно бути не менше 1,5 м водяного стовпа при температурі +90°С.

Конструктивні характеристики

• моноблочні горизонтальні з одним робочим колесом
• корпус насосної камери з чавуну
• колесо робоче – відцентрове, закритого типу, виконане з нержавіючої сталі
• вал з нержавіючої сталі
• підшипники ковзання радіального типу з металокераміки або силицированного графіту
• гільза статора захисна з нержавіючої сталі AISI 304
• відбивач з нержавіючої сталі AISI 304
• корпус двигуна з алюмінію
• фланці відповідні сполучні в комплекті
• укомплектований кабелем живлення

Двигун

• асинхронний двополюсний з короткозамкненим «мокрим» ротором
• охолодження двигуна рідиною, що перекачується
• ступінь захисту IP44
• клас нагрівостійкості ізоляції H
• однофазне виконання з встановленими в коробку висновків конденсатором
• напруга живлення: 220 В, 50 Гц
• режим роботи: тривалий

Габаритні розміри
